Troisième réalisation de même envergure sur le Salat
Dans la continuité de nos précédentes réalisations sur le Salat, nous sommes intervenus sur un troisième chantier d’envergure situé à Mazères-sur-Salat. Ce projet, particulièrement complet, regroupait à la fois des équipements de dégrillage, des actionneurs hydrauliques de vannes ainsi que plusieurs ouvrages de maintenance et d’exploitation conçus sur mesure pour répondre aux contraintes spécifiques du site.

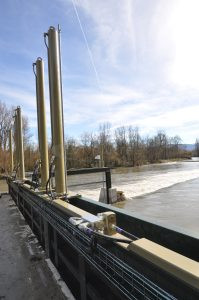

L’installation comprenait deux dégrilleurs Barthe ainsi qu’un ensemble de treize vérins de vannes destinés à l’exploitation des différents ouvrages hydrauliques de l’usine et de l’entrée d’eau. Afin d’optimiser la gestion des équipements et de répondre aux contraintes d’exploitation du site, l’architecture hydraulique a été répartie sur deux groupes distincts.

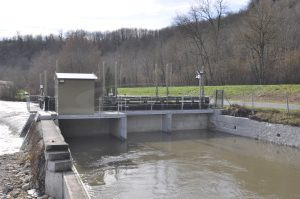

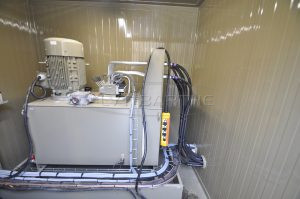

Un premier groupe hydraulique, dédié à l’usine, assure l’alimentation des deux dégrilleurs ainsi que de cinq vérins de vannes. Un second groupe hydraulique, spécifiquement affecté à l’entrée d’eau, pilote les huit autres vérins. Ce dernier a été intégré dans un local technique isolé conçu et aménagé pour garantir la protection des équipements hydrauliques contre l’humidité, les variations climatiques et les conditions d’exploitation exigeantes liées à l’environnement du Salat.

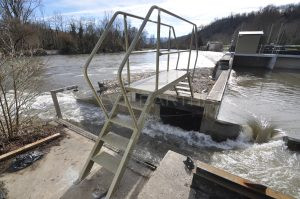

Comme sur nos précédents chantiers, une attention particulière a été portée à l’ergonomie d’exploitation, à la maintenance et à la qualité des ouvrages réalisés. Nous avons conçu et fabriqué une passerelle métallique permettant la traversée sécurisée de la dévalaison tout en facilitant les interventions de maintenance et d’inspection des équipements implantés de part et d’autre de l’ouvrage.

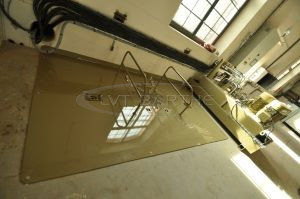

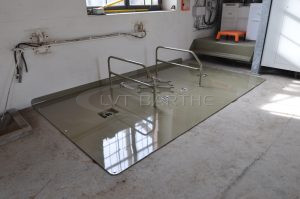

Le chantier comprenait aussi la réalisation de deux trappes d’accès aux chambres d’eau, directement inspirées de celles développées pour le site de Roquefort-sur-Garonne. Ces trappes ont été pensées pour simplifier les opérations de manutention et améliorer les conditions d’accès aux ouvrages. Les anciennes couvertures béton, particulièrement lourdes et contraignantes à manipuler, ont été remplacées par des ensembles mécanosoudés équipés d’anneaux d’arrimage compatibles avec les moyens de levage de l’usine.
Chaque trappe dispose d’une ouverture centrale assistée par compas à gaz, sécurisée par des poignées à verrou et des rambardes latérales afin de garantir un accès rapide, pratique et sécurisé pour les opérations de maintenance. Leur conception permet aussi une meilleure ventilation des chambres d’eau en facilitant l’évacuation de l’air.
L’ensemble de cette réalisation s’inscrit dans notre volonté de proposer des équipements robustes, durables et adaptés aux contraintes spécifiques des ouvrages hydroélectriques, tout en conservant le même niveau d’exigence sur la qualité de fabrication, les finitions et l’intégration des équipements sur site.

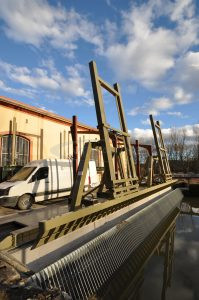

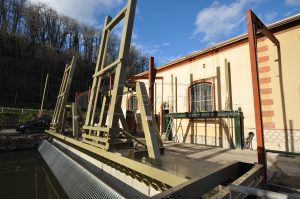

Dégrilleurs fixe à simple télescope possédant un râteau de 8.15 m chacun et développant 7000 kg de puissance sur toute la longueur des grilles (4.04 m).
Le râteau perforé plonge en amont des grilles. Il vient se positionner au radier, en amont de celles-ci et effectue ensuite son ascension en maintenant une pression continue sur la grille. Cette étape s’effectue en seulement 25 secondes ! Chaque dégrilleur développe une puissance de 7000 kg à la remontée.
Le cycle complet s’effectue en 3 minutes environ et permet le dégrillage de 67 m² de grille. Les dégrilleurs fonctionnent alternativement, de manière automatisée selon des cycles programmés et adaptables en fonction des saisons, du type et de la quantité de résidus charriés par le cours d’eau.
