Un duo de dégrilleurs à simple télescope

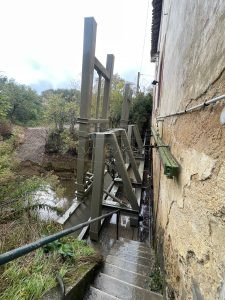

C’est dans l’Aude (11) que nous avons installé ces 2 dégrilleurs fixes à simple télescope.
Cette entrée d’eau de petite taille est divisée en deux parties, séparées par une vanne.
Le défi de ce chantier ne réside pas dans la conception des dégrilleurs eux-mêmes, mais plutôt dans l’adaptation de ceux-ci aux contraintes du chantier. L’ancien dégrilleur, mobile, était de petite dimension (facile à transporter et à installer) et circulait sur un chemin de roulement scellé sur la dalle.
La plateforme étant ancienne, nous avons choisi de ne pas retirer les rails du chemin de roulement afin de ne pas la fragiliser.
Nous avons réalisé une structure en profilés acier qui vient coiffer le chemin de roulement de l’ancien dégrilleur et qui renforce la plateforme et permet de répartir les efforts des machines sur l’ensemble de la plateforme.
Comme toujours, ces 2 dégrilleurs ont été réalisés sur mesure.

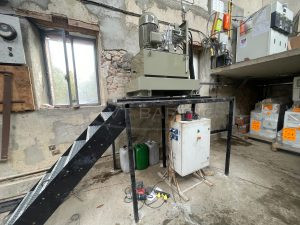

Le groupe hydraulique a été conçu pour alimenter les dégrilleurs l’un après l’autre, mais aussi la vanne se situant au milieu du plan de grille.
Dégrilleurs fixe à simple télescope possédant un râteau de 4.00 m chacun et développant 7000 kg de puissance sur toute la longueur des grilles (3.75 m).
Le râteau perforé plonge en amont des grilles. Il vient se positionner au radier, en amont de celles-ci et effectue ensuite son ascension en maintenant une pression continue sur la grille. Cette étape s’effectue en seulement 15 secondes ! Chaque dégrilleur développe une puissance de 7000 kg à la remontée.

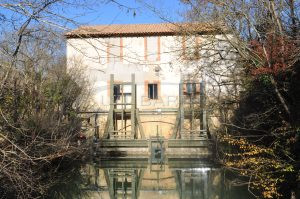

Le cycle complet s’effectue en 2 minutes environ et permet le dégrillage de 32 m² de grille. Les dégrilleurs fonctionnent alternativement, de manière automatisée selon des cycles programmés et adaptables en fonction des saisons, du type et de la quantité de résidus charriés par le cours d’eau.
