Dégrilleur, clapet et vérins de vannes
La centrale de Ricardens est une installation récente, implantée sur les berges du Dadou, dans le Tarn (81).

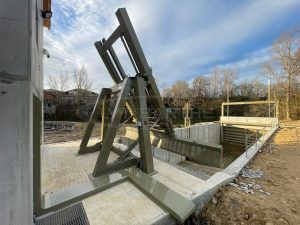

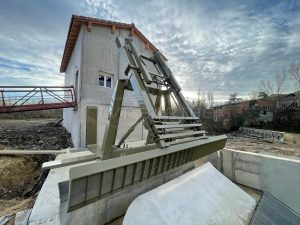

Dans le cadre de ce projet, nous avons conçu et réalisé un dégrilleur télescopique à double extension, parfaitement adapté aux contraintes du site.
Les deux vannes — d’entrée et de dégravement — ont été équipées de vérins hydrauliques issus de notre propre fabrication. Le clapet, également conçu et installé par nos équipes, est actionné par deux vérins hydrauliques de forte capacité, garantissant robustesse et fiabilité.

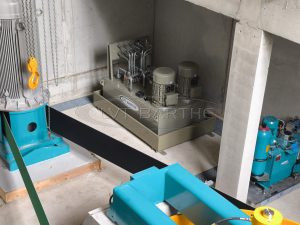

Afin d’optimiser l’exploitation et la maintenance, l’alimentation de l’ensemble de ces équipements a été mutualisée avec celle du dégrilleur, permettant ainsi la mise en place d’un groupe hydraulique unique.

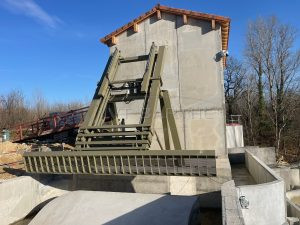

Dégrilleur fixe à simple télescope possédant un râteau de 7.20 m et développant 7000 kg de puissance sur toute la longueur des grilles (5.50 m).
Le râteau perforé plonge en amont des grilles. Il vient se positionner au radier, en amont de celles-ci et effectue ensuite son ascension en maintenant une pression continue sur la grille. Le dégrilleur développe une puissance de 7000 kg à la remontée.
Le cycle complet s’effectue en 2 minutes et permet le dégrillage de 39.60m² de grille. Le dégrilleur fonctionne de manière automatisée selon des cycles programmés et adaptables en fonction des saisons, du type et de la quantité de résidus charriés par le cours d’eau.
